مكان المنشأ: | اليابان |
اسم العلامة التجارية: | FUJI |
رقم الموديل: | XPF |
الحد الأدنى لكمية: | 1unit |
---|---|
وقت التسليم: | في غضون 2 أسابيع |
شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، Moneygram |
القدرة على العرض: | 3unit |
ماركة: | فوجي | اسم: | المركب متعدد الأغراض عالي السرعة |
---|---|---|---|
عدد الفتحات: | 12 قطعة | الأجزاء المدعومة: | 0402 (1005) |
مغذيات ذكية: | دعم لشريط بعرض 4 و 8 و 12 و 16 و 24 و 32 و 44 و 56 و 72 و 88 و 104 ملم | وزن: | 1860 كجم |
تسليط الضوء: | آلة التجميع SMT,معدات التجميع SMT,آلة التجميع SMT متعددة الأغراض |

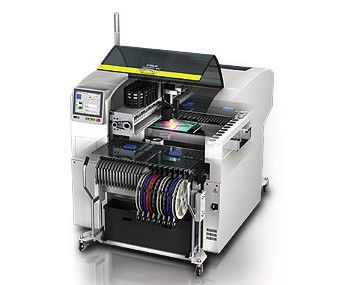

عالية السرعة متعددة الأغراض المركب XPF-L / W الأصلي فوجي آلة
1.1 يتم تبادل رؤوس وضع ("الأدوات التلقائية") تلقائيًا أثناء الإنتاج: يعد XPF أول آلة في العالم تتميز بتبادل ديناميكي للرأس. يمكن للآلة التبديل بين رأس وضع عالي السرعة ورأس متعدد الأغراض تلقائيًا أثناء الإنتاج إلى تأكد من استخدام الرأس الأكثر كفاءة للمهمة الحالية. ويشمل ذلك القدرة على التبديل إلى رأس الغراء ، مما يعني أنه يمكن تنفيذ تطبيق الغراء ووضع الأجزاء في نفس الجهاز.
1.2 لا داعي للاختيار بين جهاز تثبيت عالي السرعة أو آلة متعددة الأغراض: نظرًا لأن تبادل الرأس ديناميكي وتلقائي ، فإن XPF يعد حلاً بلا حدود ، ويغطي الاحتياجات عالية السرعة ومتعددة الأغراض في نفس الوقت. اللوحة ، يحقق XPF التوازن الأمثل لقدرة الإنتاج ، مما يضمن حصولك دائمًا على أقصى استفادة من أجهزتك.
1.3 دعم الألواح التي يصل حجمها إلى 686 × 508 مم مع XPF-W: تم تصميم طراز XPF-W للتعامل مع الألواح الكبيرة والثقيلة بأبعاد تصل إلى 686 × 508 (27 × 20 بوصة) ووزن يصل إلى 6 كلغ.
مواصفات الجهاز | مسدس أداة السيارات | فوهة واحدة | M4 أداة السيارات | أداة الغراء التلقائي | |
عدد الفوهات | 12 | 1 | 4 | عدد المحاقن المحملة: 1 حقنة لكل محطة الغراء | |
عدد من أدوات السيارات عقدت في محطة أداة السيارات | 2 (XPF-L) / 3 (XPF-W) | 6 (XPF-L) / 8 (XPF-W) (أداة قياس واحدة لارتفاع الدرج التلقائي يقام عند استخدام الصواني) | 1 | عدد فتحات التغذية المشغولة: 8 (MFU-40) (موقف تحميل ثابت المتابعة إلى 4 الغراء أدوات السيارات يمكن تحميلها) | |
الأجزاء المدعومة | 0402 (01005) إلى 20 × 20 مم أقصى ارتفاع: 3.0 مم | 1005 (0402) إلى 45 × 150 (68 × 68) مم أقصى ارتفاع: 25.4 مم | 4 فوهات: 3 × 3 إلى 14 × 14 ملم نوع 2 فوهات: 14 × 14 إلى 22 × 26 ملم أقصى ارتفاع: 6.5 مم | جانب التحميل: الجانب 1 (MFU-40 أو جهاز ثابت) | |
آلة براعة | XPF-L | 0.144 ثانية / مكون 25000 قدم في الساعة | 0.400 ثانية / مكون 9000 cph | 4 فوهات: 0.343 ثانية / طلقة 10500 cph نوع 2 فوهات: 0.456 ثانية / النار 7900 كيلومتر في الساعة | براعة الاستغناء: 0.2 ثانية / لقطة |
XPF-W | 0.145 ثانية / مكون 24800 قدم في الساعة | 0.418 ثانية / مكون 8600 قدم في الساعة | 4 فوهات 0.351 ثانية / طلقة 10250 cph 2 فوهات 0.462 ثانية / طلقة 7800 cph | ||
وضع صحة | أجزاء رقاقة صغيرة | +/- 0.050 مم cpk≥1.00 +/- 0.066 مم cpk≥1.33 | +/- 0.040 مم cpk≥1.00 +/- 0.053 مم cpk≥1.33 | - | دقة موقف الاستغناء: +/- 0.1 مم cpk≥1.00 |
أجزاء QFP | +/- 0.040 مم cpk≥1.00 +/- 0.053 مم cpk≥1.33 | +/- 0.030 مم cpk≥1.00 +/- 0.040 مم cpk≥1.33 | +/- 0.040 مم cpk≥1.00 +/- 0.053 مم cpk≥1.33 | ||
حجم الكلور (LXW) | حتى 457 × 356 مم سماكة 0.4 (0.3) إلى 5.0 مم (XPF-L) / 686 × 508 مم سماكة 0.4 إلى 6.5 مم (XPF-W) الحد الأدنى 50 × 50 مم | ||||
PCB وقت التحميل | 1.8 ثانية (XPF-L) / 3.5 ثانية (XPF-W) | ||||
آلة أبعاد | XPF-L | L: 1500 مم ، W: 1،607.5 مم ، H: 1419.5 مم (ارتفاع النقل: 900 مم H: باستثناء برج الإشارة) | |||
XPF-W | L: 1500 مم ، W: 1762.5mm ، H: 1422.5mm (ارتفاع النقل: 900 mm H: باستثناء برج الإشارة) | ||||
وزن الجهاز | هيكل الماكينة XPF-L: 1،500 كجم / XPF-W: 1،860 كجم MFU-40: تقريبا. 240 كجم (مع تحميل مغذيات W8) BTU-AII: تقريبا. 120 كجم ، BTU-B: تقريبا. 15 كجم ، MTU-AII: تقريبا. 615 كجم (مع تحميل الصواني / مغذيات) |
أجزاء التغليف |
أجزاء الشريط (JIS القياسية ، JEITA) ، أجزاء العصا ، أجزاء الدرج |
خيارات |
وحدة تغذية العصا ، كاميرا Fiducial عريضة ، وحدة Dip Flux ، حامل مجموعة بكرات (داخل الجهاز الرئيسي) ، فحص Coplanarity الرصاص ، فوهات مخصصة وخراطيم ميكانيكية ، Fujitrax |
