| مكان المنشأ: | اليابان |
| اسم العلامة التجارية: | MPM/Speedline |
| رقم الموديل: | الزخم BTB |
| الحد الأدنى لكمية: | 1PCS |
|---|---|
| وقت التسليم: | خلال 3 ايام |
| شروط الدفع: | / تي تي، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 10PCS |
| العلامة التجارية: | MPM/خط السرعة | جزء اسم: | طباعة معجون اللحام |
|---|---|---|---|
| رقم القطعة: | الزخم BTB | حجم المعدات: | 1195.4x1394x1589.4 ملم |
| القوة: | 200 إلى 240 فولت تيار متردد (10%) مرحلة واحدة عند 50/60 هرتز، 15 أمبير | وزن المعدات: | 797 كجم |
| تسليط الضوء: | آلة الطباعة Momentum BTB,آلة طباعة BTB للصمغ السريع,طابعة MPM Speedline للطابعة,Speedline Solder Paste BTB Printing Machine,MPM Speedline Solder Paste Printer |
||

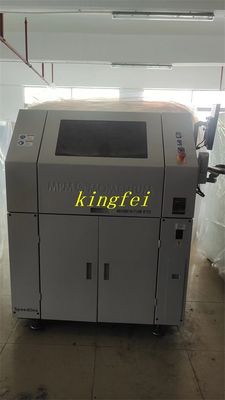

طابعة (Momentum BTB) طابعة (MPM/Speedline Solder Paste)
| MPM/Speedline Solder Paste Printer الزخم BTB | |
| MPM/Speedline معدات الإنترنت ذاتية التشغيل بالكامل | |
| حجم المعدات: | 1195.4x1394x1589.4ملم |
| وزن المعدات: | 797 كيلوغرام |
| متطلبات الطاقة: | 200 إلى 240 فاكس (10٪) مرحلة واحدة@50/60 هرتز,15A |
| متطلبات مصدر الهواء: | 100 psi ، 4cm (وضع تشغيل قياسي) إلى 18m (محاولة مسح الفراغ) (6.89 bar@1.9 Lsto8.5 L/s) ، أنابيب قطرها 12.7 m ، قطرها الخارجي x9.5 mm قطرها الداخلي |
| المعلم | |
| الحجم الأقصى للقاعدة: | (X 609.6mmx508mm x Y) (24x20 بوصة) |
| الحد الأدنى لحجم الركيزة: | (Kx50.8mm x 50.8mm) (2x2 بوصة) |
| حجم سمك القالب: | 0.2~5.0 مم (0.008~0.20 بوصة) |
| الحد الأقصى لوزن الركيزة: | 4.5 كجم (10 رطل) |
| فجوة الحافة للقاعدة: | 3.0 ملم (0.118 بوصة) |
| مساحة صافية للأسفل: | 12.7mm (0.5 بوصة) التكوين القياسي 25m (1.0 بوصة) |
| إصلاحات الجهاز: | مشبك أسفل ثابت، فراغ وسط |
| طريقة دعم الهيكل: | أصابع مغناطيسية (اختياري: محاذية فراغ، أصابع فراغ، كتلة دعم، مصباح مخصص، أداة أوتوماتيكية براءة اختراع، أداة Quik) |
| صب: | لوحات الدوائر الأكبر من 20 بوصة تتطلب لوحة عمل مخصصة بحجم X أكبر |
| معايير الطباعة | |
| مساحة الطباعة القصوى (XxY): | 609.6mmx508mm ((24x20 بوصة) |
| طباعة التفكيك ((التقطيع): | 0~6.35 م (00.25 بوصة) |
| سرعة الطباعة: | 0.635mm/s~304.8mm/s ((0.025 بوصة/s~12 بوصة/s) |
| ضغط الطباعة: | 0 ~ 22.7 كجم (0 1b ~ 50 1bs) |
| حجم إطار النموذج: | قاعدة الإطار النموذجية 737mmx737mm (29x29inch) ، قوالب أصغر الحجم متاحة |
| الصور | |
| مجال الرؤية ((FOV): | 10.6mmx8.0mm ((0.417x0.315 بوصة) |
| نوع وجهة نظر الصورة وجهة مرجعية: | نقطة مرجعية للشكل القياسي (انظر معيار SMEMA) ، علبة / فتحة |
| نظام الكاميرا: | الكاميرا الرقمية الوحيدة (نظام رؤية فوق / أسفل MPM) |
| الأداء | |
| دقة الموازنة و قابلية تكرار النظام بأكمله: | ± 12 ميكرون (0.0005 ") @ 60، Cpk ≥2.0 |
| دقة الطباعة الفعلية للخزط والإعادة: | ± 20 ميكرون ((士0.0008 ‰) @ 60، Cpk ≥ 2.0 |
| وقت الدورة | |
| الزخم BTB | 9 ثواني معيار |
| الزخم BTB HIE | 7.5 ثانية معيار |
