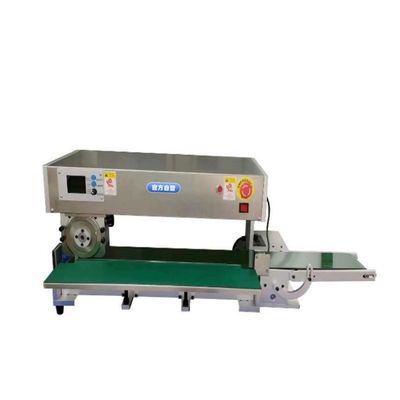

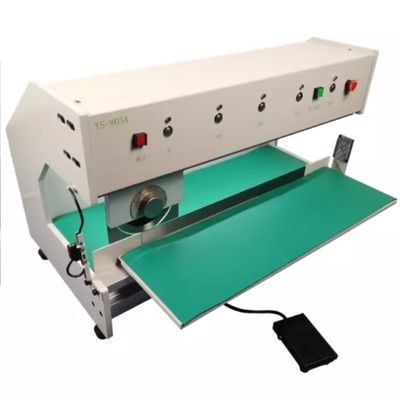

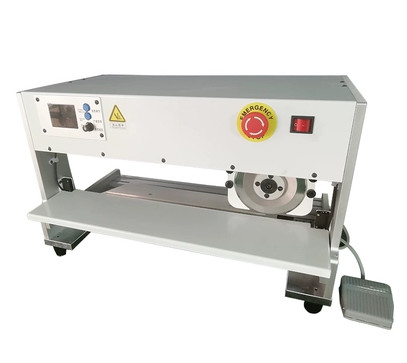

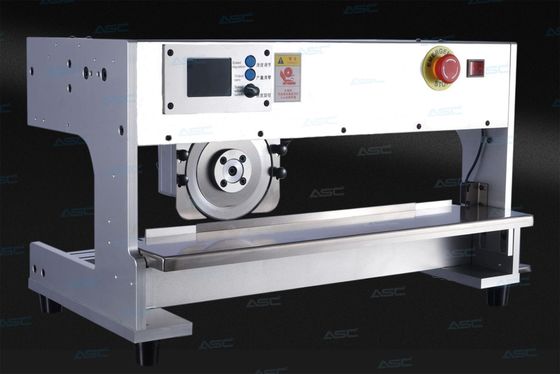

PCBA جهاز فاصل SMT جهاز قطع PCB اليدوي جهاز تحديد المواقع PCB راوتر

أحدث ثورة في عملية قطع PCB
في عالم التصنيع الإلكتروني السريع، الدقة والكفاءة في معالجة PCB (لجنة الدوائر المطبوعة) غير قابلة للتفاوض.آلة إزالة لوحات الـ (بي سي بي) لدينا تظهر كحل متطور، تم تصميمها بدقة لتلبية وتجاوز متطلبات صناعات التجميع الإلكتروني الحديثة سواء كنت في الإلكترونيات، الأجهزة الكهربائية، الإضاءة، الطبية، الطاقة الجديدة للسياراتأو غيرها من القطاعات المتعلقة بالتكنولوجيا الإلكترونية، هذه الآلة هي مفتاحك لفتح السلسة، الجودة العالية قطع PCB.

حلول شاملة للتجميع الإلكتروني
نحن نقدم مجموعة كاملة من حلول التجميع للصناعة الإلكترونية. تغطي آلاتنا جميع نطاقات التطبيق في مجالات الإلكترونيات والآلات الدقيقة.انها قادرة على التعامل مع أنواع مختلفة من PCBبما في ذلك:

- الرواسب الألومنيومية: ضمان قطع دقيق دون إضرار بنية الرواسب.
- ألواح الألياف الزجاجية: توفير قطع نظيفة تحافظ على سلامة مادة الألياف الزجاجية.
- لوحات PCBA: مصممة خصيصًا للتعامل مع تعقيد PCBA (جمعية لوحة الدوائر المطبوعة) مع المكونات ، مما يقلل من خطر تلف المكونات أثناء عملية القطع.
- FR - 4 لوحات: مادة PCB شائعة، وآلتنا معالجة مع الدقة العالية، وضمان حواف ناعمة وخالية من الحطام.

تكنولوجيا لا مثيل لها في إزالة الألواح

قطع - عملية إزالة لوحات الحافة

تطبق آلتنا طريقة فريدة من نوعها "سكين دائري أعلى وسكين مستقيم أسفل" للتفريط. عند التشغيل، ضع الـ PCB على السكين المستقيم السفلي، اضغط على المفتاحوالسكين الدائري العلوي سوف تتحرك أفقيا إلى نقطة القطع المحددة مسبقا، قطع PCB بدقة. هذه العملية توفر العديد من المزايا الهامة:

- الحد من الإجهاد - الأضرار المرتبطة: الطرق التقليدية لكسر PCBs بعد اللحام غالباً ما تؤذي الدوائر أو تكسر المكونات الإلكترونية بسبب الإجهاد.أجهزتنا تستخدم طريقة قطع، والذي يمكن أن يقلل تماما من الإجهاد، ومنع تشق المفاصل اللحام وكسر المكونات، وتحسين فعالية الإنتاج ونوعية المنتج بشكل كبير.
- جودة القطع العالية: عملية القطع خالية من كسر الأسلاك ، مع خروقات مسطحة ولا توجد حفر. وهذا يضمن أن يبقى PCB سليماً وفعالاً بعد القطع ،الحد من الحاجة إلى ما بعد المعالجة وإعادة العمل.

التطوير المستقل والتحكم الذكي

- البحث والتطوير المستقلين بالكامل: يتم تطوير الآلة بشكل مستقل بالكامل وتستخدم برنامج كمبيوتر صغير للتحكم. وهذا يسمح بتحديد الموقع الدقيق أثناء عملية القطع،مع استقرار قوييمكن أن يقطع لوحات شريط واحد ضمن طول 0 - 360 ملم في مرة واحدة، تلبية احتياجات مختلفة من مستويات الإنتاج، من النماذج الأولية للقطعة الصغيرة إلى الإنتاج الضخم على نطاق واسع.
- سرعة القطع القابلة للتعديل: يمكن ضبط سرعة القطع لللوحة إلى مستويين: 500 ملم / ثانية و 300 ملم / ثانية. سرعة سكين أسرع يمكن أن تحسن جودة المنتج ، مما يضمن عدم وجود حفر أو حفرة ،بينما السرعة القابلة للتعديل تسمح أيضًا بالمرونة في التعامل مع مواد وسمك PCB مختلفة.

معايير قطع مرنة وقابلة للتخصيص

- ضربة عجلة السكين وتعديلها: تتراوح ضربة عجلة السكين من 0 - 360 ملم (يمكن تخصيص طول الأداة).ارتفاع صعودا وهبوطا من عجلة السكين يمكن ضبطها من 0 - 2mm، والتي هي مناسبة لمختلف سمك لوحات PCB وحل مشكلة مختلفة V - قطع أعماق القضبان على PCBs. بالإضافة إلى ذلك يمكن ضبط ارتفاع طاولة التشغيل من 0 - 50mm،توفير بيئة عمل مريحة ورغومية للمشغلين.
- وقفات قطع قابلة للتخصيص: يمكن تعيين ضربة السكين المتحركة لتبدأ وتوقف نقاط وفقا لطول اللوحة، ويمكن تعيين نقاط التوقف يدويا،يسمح بالسيطرة الدقيقة على عملية القطع لأحجام وأشكال مختلفة من PCB.

المواصفات التقنية

- أبعاد المضيف: 610 ملم * 360 ملم * 375 ملم ، وهو تصميم مضغوط يمكن أن يتناسب مع مختلف تخطيطات ورشة العمل الإنتاجية دون احتلال مساحة مفرطة.
- سماكة التفريغ: قادر على التعامل مع PCBs بسماكة تتراوح بين 0.2 - 3.0mm ، مما يجعلها مناسبة لمجموعة واسعة من منتجات PCB في تطبيقات إلكترونية مختلفة.
- سرعة تغذية اللوحة: 300 - 500 ملم / ثانية، وضمان إنتاج فعال وتقليل وقت التصنيع العام.
- مادة الأداة: الأداة مصنوعة من SKD61 الفولاذ السريع، والذي يشتهر بقسوة عالية، مقاومة للارتداء، وطول عمر الخدمة،التأكد من أن الآلة يمكنها الحفاظ على قطع عالي الجودة على مدى عدد كبير من دورات الإنتاج.
- درجة حرارة التشغيل: 10 - 35 درجة مئوية، مما يسمح بالعمل المستقر في بيئة الإنتاج الصناعي النموذجية.
- درجة حرارة التخزين: - 20 - 50 درجة مئوية، مما يوفر المرونة في ظروف التخزين والنقل.
- إمدادات الطاقة: 220 فولت / 110 فولت ، 50 هرتز / 60 هرتز ، 60 واط ، وهو جهاز يستهلك طاقة منخفضة نسبياً ويمكن أن يعمل في بيئات إمدادات الطاقة الإقليمية المختلفة.
- وزن الجهاز: 30 كجم، مما يسهل نقله وإعادة وضعه داخل منشأة الإنتاج عند الحاجة.

تصميم السلامة والاستقرار

جوانب تصميم السلامة

- حماية الشفرة: يتم تجهيز السكين الدائري بسكاكين واقية على جانبي، مما يمنع المستخدمين من أن يتم قطعها أثناء عملية التغذية، وضمان بيئة عمل آمنة.
- مفتاح الوضع ونظام الإنذار: مفتاح الوضع هو مفتاح يعمل بالقدم، والذي يمكن تعيينه على وضع قدم مستمرة - خطوة أو نقطة - حركة.إذا لم تصل الآلة إلى السباق المحدد أثناء التشغيل، سيضيء ضوء المؤشر إلى الإنذار. يجب إلغاء الإنذار قبل الاستمرار في العمل ، ومنع الأخطاء المحتملة وضمان سلامة عملية القطع.

أداء الاستقرار

- ملحقات الشفرة عالية الجودة: تستخدم ملحقات الشفرة سكد61 السكينات الدائرية الفولاذية عالية السرعة، ويتم اعتماد سكاكين الدائرية CBA، والتي هي مقاومة للارتداء ودائمة.هذا يضمن أن الآلة يمكن الحفاظ على أداء قطع مستقرة على مدى فترة طويلة، والحد من تواتر استبدال الأدوات وتكاليف الصيانة.

الاستنتاج

KINGFEI SMT PCB Depaneling Machine ليست مجرد قطعة من المعدات، بل هي استثمار استراتيجي لأعمال التصنيع الإلكترونية الخاصة بك.,المعلمات المرنة، والتركيز على السلامة والاستقرار، يمكن أن تعزز بشكل كبير كفاءة الإنتاج الخاص بك، وتحسين نوعية المنتج، وخفض تكاليف التصنيع.سواء كنت صانع إلكترونيات صغير الحجم أو مؤسسة كبيرة، هذه الآلة مصممة لتلبية احتياجات تصميم الـ PCB الخاصة بك. اختر KINGFEI وخذ عملية تصنيع الـ PCB إلى المستوى التالي.اتصل بنا اليوم لمعرفة المزيد عن كيفية هذه الآلة يمكن أن تحول خط الإنتاج الخاص بك!
