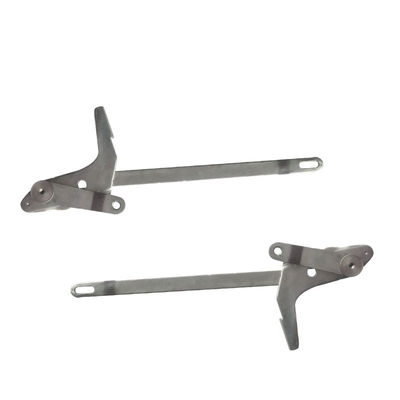

Yamaha CL8mm Tape Feeder Parts KW1-M114A-000 00X Hand Lever Assy

ياماها CL8mm Tape Feeder KW1-M114A-000 00X HAND LEVER ASSY

معلومات مفصلة:

1 ، اسم الجزء: Hand Lever Assy

2 ، رقم الجزء: KW1-M114A-000

3 ، نموذج: CL8mm

4 ، العلامة التجارية: ياماها

KW1-M1510-000 Body Assy 1
K87-M112L-100 Sprocket Axis Assy 1
KW1-M112A-000 Racking Lever Assy 1
KW1-M1320-000 ضرس عاصي 1
2 KW1-M1112-000 Knock Pin (Front) 1
3 KW1-M1113-000 Knock Pin (Rear) 1
8 KW1-M111E-000 Spring 1
11 K87-M111H-200 عودة سدادة 1
12 KW1-M111A-000 Spring 1
13 K87-M111B-000 عودة سدادة المحور 1
14 K87-M111C-000 Plane Washer 1
19 K87-M112D-100 لفائف الربيع 1
22 K87-M111D-000 Push Pin 1
23 K87-M111F-100 Stopper Pin 1
24 K87-M111G-100 Push Pin 1
25 K87-M111P-000 برغي ، رأس مسطح + 1
26 K87-M111X-000 Screw، Set 1
27 K87-M111R-000 Screw، Set 5
29 KW1-M154V-000 Plate 1
30 K87-M11BA-000 برغي ، رأس مسطح + 1
KW1-0607
8 1
BODY RACHET وحدة CLY-823
CL-823 (نوع D) 8mm-2P (0603)
KW1-M1540-010
KW1-M114A-000
KW1-M154S-000
رقم الجزء رقم الجزء اسم الكمية ملاحظات
KW1-M1540-010 TAPE GUIDE UNIT 1
KW1-M154S-000 TAPE GUIDE ASSY 1
KW1-M114A-000 HAND LEVER ASSY 1
1 KW1-M1177-000 MAIN ARM 1
3 KW1-M1543-010 لوحة SHUTTER 1
4 KW1-M1144-010 SHUTTER GUIDE PIN 2
5 KW1-M114N-000 GUIDE AXIS 1
6 KW1-M1345-010 LEAF SPRING 1
7 KW1-M134T-001 LEAF SPRING 1
9 KW1-M116K-000 LEVER AXIS 1
14 K87-M111C-000 PLANE WASHER 2
15 K87-M1181-000 ROD CONNECT 1
16 K87-M1546-000 ADJUST PLATE 1
18 K87-M1184-000 CONNECT PIN 1
19 KW1-M1185-001 MULTI CYLINDER 1
20 KW1-M111L-001 BARB CONNECTOR 2
21 K87-M111M-000 GASKET 2
22 KW1-M11B1-000 AIR HOSE (70mm) 1
23 K87-M111P-000 SCREW، FLAT HEAD 2
24 K87-M11BF-000 SCREW، FLAT HEAD + IB 2
25 K87-M1547-000 SCREW ، TRUSS HEAD 2
26 K87-M1548-000 غسالة الطائرة 2
27 K87-M53BS-000 SCREW ، PAN HEAD + 1
28 KW1-M11B6-000 BOLT، SOCKET HEAD SW 2
29 K87-M11B9-000 CIRCLIP E 1
TAPE دليل الأسطوانة الجوي آسى CLY-823
CL-823 (D type) / CLI-823 (A type) 8mm-0603
KW1-M1131-102
KW1-M1132-001
KW1-M113A-000
رقم الجزء رقم الجزء اسم الكمية ملاحظات
KW1-M1131-102 CLAMP LEVER UNIT 1
KW1-M1132-001 CLAMP LEVER ASSY 1
KW1-M113A-000 CLANK ARM ASSY 1
4 K87-M113D-001 ARM 2
6 K87-M113M-000 AXIS PIN 1
7 K87-M113L-100 CLAMP LEVER AXIS 1
9 K87-M113E-000 HINGE PIN 2 1
10 K87-M113H-000 PUSH PIN (L = 10) 1
11 K87-M111V-000 SCREW ، SET 1
12 K87-M111R-000 SCREW ، SET 1
13 K87-M11D7-000 CIRCLIP E 2
TOGGLE CLAMP Assy CLY-823
CL-84 82E (D type) / CLI-84 82E (A type) 8mm
KW1-M115D-000
KW1-M1150-000
رقم الجزء رقم الجزء اسم الكمية ملاحظات
KW1-M1150-000 مقبض ذراع عاصي 1
KW1-M115D-000 Guide Pin Assy 1
1 KW1-M114L-000 Cover 1
6 KW1-M155L-000 Hold Arm (Green) 1
7 KW1-M115M-000 Hold Arm Axis 1
9 KW1-M116F-000 Lever Axis Pin 1
10 KW1-M1165-000 Roller Axis 2
11
12 KW1-M116U-000 Roller 2
13 KW1-M111T-000 Screw، Thin Head 3
HOLD ARM ROLLER، COVER Assy CLY-823
CL-823 (نوع) 8mm-0603-7inch
KW1-M116D-000
KW1-M119L-000
KT-A08-1170-D
KW1-M1192-001
KW1-M1191-001
تابع من
الصفحة 8-1
KW1-M119F-000
رقم الجزء رقم الجزء اسم الكمية ملاحظات
مجموعة الأسطوانة
KW1-M116D-000 Tension Lever Assy 1
KW1-M119L-000 Idle Roller Assy 1
KW1-M1192-001 Indentation Lever Assy 1
KW1-M119F-000 محرك الأسطوانة آسى 1
KW1-M1191-001 وحدة دفع الأسطوانة 1
1 KW1-M116J-000 شافت معدني 1

3 KW1-M116F-000 Lever Axis Pin 1

5 KW1-M159P-000 Spring 1
6 KW1-M119R-000 Collar 1

10 KW1-M119K-000 Spring 1

14 KW1-M11A1-011 Lower Guide Plate، R 1
15 KW1-M11A3-001 Lower Guide Plate، L 1
16 K87-M117B-000 Plane Washer 1

19 K87-M11BA-000 برغي ، رأس مسطح 3
20 K87-M11BB-000 Screw، Flat Head + IB 1
21 K87-M21BB-000 Screw، Truss Head + 1
22 K87-M111N-000 Screw، Pan Head + 2
23 K87-M53BS-000 Screw، Pan Head + 2

ROLL UP وحدة CLY-823
CL-823 (نوع D) 8mm-2P (0603)
KW1-M11D0-200
CL-82-0402
رقم الجزء رقم الجزء اسم الكمية ملاحظات
KW1-M11D0-200 Reel Holder Assy 1

5 KW1-M111S-000 برغي ، رأس مسطح + 1
6 K87-M111S-000 برغي ، رأس مسطح + 2

8 KW1-M110X-0 × 0 Serial No.Sticker (STD) 1
9 KW1-M170X-0 × 0 Serial No.Sticker (4P_T03) 1
10 KW1-M130X-0 × 0 Serial No.Sticker (1005) 1
11 KW1-M150X-0 × 0 Serial No.Sticker (0603) 1
12 KW1-M1B0X-0 × 0 Serial No.Sticker (2P_T03) 1
13 KW1-M190X-0 × 0 Serial No.Sticker (0402) 1
