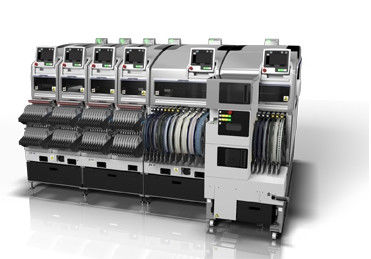

آلة تحديد موضع سطح جبل عالية السرعة منصة فوجي قابلة للتحجيم NXT

آلة فوجي الأصلية الجديدة والمستعملة NXT Ⅲ
1. ميزة خاصة
1.1 إنتاجية محسّنة: روبوت XY أسرع ومغذيات أشرطة أسرع ، بالإضافة إلى كاميرا أجزاء "رؤية طيران" مطورة حديثًا ، يعني زيادة القدرة على وضع جميع أحجام وأنواع الأجزاء.
يحقق رأس H24G عالي السرعة الجديد 37500 ميل في الساعة (شرائح في الساعة) (وضع أولوية الإنتاجية) لكل وحدة ، وهو تحسن بنسبة 44٪ عن أسرع سرعة في NXT II.
1.2 0201 مم دعم الجزء +/- 0.025 مم دقة وضع *: بالإضافة إلى دعم الأجزاء الأصغر المستخدمة حاليًا في الإنتاج الضخم (0402 مم ، 01005 بوصة) ، يمكن لـ NXT III أيضًا التعامل مع الجيل التالي من المكونات المتوجهة إلى السوق - قطع 0201 مم.
من خلال تحسين صلابة الماكينة وزيادة تحسين تقنية التحكم المؤازرة المستقلة والتعرف على الرؤية ، حققت Fuji دقة وضع لأجزاء الرقائق الصغيرة التي تبلغ +/- 0.025 مم * (3sigma ، Cpk≥1.00).
1.3 تحسين قابلية الاستخدام: تمت الإشادة بواجهة المستخدم الرسومية الخاصة بـ NXT الأصلي على نطاق واسع لاستخدامها الرسوم التخطيطية البديهية وسهلة الفهم بدلاً من الاعتماد على التعليمات المستندة إلى اللغة.
تم دمج هذه الواجهة الآن مع لوحة شاشة تعمل باللمس لتسهيل التشغيل.هذا يقلل من عدد دفعات الأزرار المطلوبة ويجعل تحديد الأوامر أسهل ، بالإضافة إلى تحسين الجودة عن طريق تقليل فرصة تنفيذ الأمر الخاطئ.
1.4 التوافق العالي: يمكن استخدام العديد من الوحدات الرئيسية من NXT II مثل الرؤوس ومحطات الفوهة والمغذيات ووحدات الصواني ووحدات تبادل منصات التحميل على NXT III دون أي تعديلات.

•
• تحديد

• 	M3 الثالث	M6 الثالث
  حجم ثنائي الفينيل متعدد الكلور المطبق (الطول × العرض)	48 × 48 مم إلى 250 × 510 مم (ناقل مزدوج) * 48 × 48 مم إلى 250 × 610 مم (ناقل فردي) * يمكن للناقلات المزدوجة التعامل مع مركبات ثنائي الفينيل متعدد الكلور حتى 280 (W) مم.يجب إنتاج مركبات ثنائي الفينيل متعدد الكلور التي يزيد حجمها عن 280 (W) مم عن طريق تغيير الناقل المزدوج إلى وضع الإنتاج ذي المسار الواحد.	48 × 48 مم إلى 534 × 510 مم (ناقل مزدوج) * 48 × 48 مم إلى 534 × 610 مم (ناقل فردي) * يمكن للناقلات المزدوجة التعامل مع مركبات ثنائي الفينيل متعدد الكلور حتى 280 (W) مم.يجب إنتاج مركبات ثنائي الفينيل متعدد الكلور التي يزيد حجمها عن 280 (W) مم عن طريق تغيير الناقل المزدوج إلى وضع الإنتاج ذي المسار الواحد.
  أنواع الأجزاء	ما يصل إلى 20 نوعًا من الأجزاء (محسوبة باستخدام شريط 8 مم)	ما يصل إلى 45 نوعًا من الأجزاء (محسوبة باستخدام شريط 8 مم)
  وقت تحميل ثنائي الفينيل متعدد الكلور	للناقل المزدوج: 0 ثانية (تشغيل مستمر) للناقل الفردي: 2.5 ثانية (النقل بين وحدات M3 III) ، 3.4 ثانية (النقل بين وحدات M6 III)
  دقة التنسيب (معيار العلامة الإيمانية)	H24G : +/- 0.025 مم (الوضع القياسي) / +/- 0.038 مم (وضع أولوية الإنتاجية) (3sigma) cpk≥1.00 V12 / H12HS : +/- 0.038 (+/- 0.050) ملم (3 سيغما) cpk≥1.00 H04S / H04SF : +/- 0.040 ملم (3 سيغما) cpk≥1.00 H08 / H04 : +/- 0.050 ملم (3 سيغما) cpk≥1.00 H02 / H01 / G04 : +/- 0.030 ملم (3 سيغما) cpk≥1.00 H02F / G04F : +/- 0.025 ملم (3 سيغما) cpk≥1.00 GL : +/- 0.100 مم (3 سيغما) cpk≥1.00	H24G : +/- 0.025 مم (الوضع القياسي) / +/- 0.038 مم (وضع أولوية الإنتاجية) (3sigma) cpk≥1.00 V12 / H12HS : +/- 0.038 (+/- 0.050) ملم (3sigma) cpk≥1.00 H08M / H04S / H04SF : +/- 0.040 ملم (3 سيغما) cpk≥1.00 H08 / H04 / OF : +/- 0.050 ملم (3 سيغما) cpk≥1.00 H02 / H01 / G04 : +/- 0.030 ملم (3 سيغما) cpk≥1.00 H02F / G04F : +/- 0.025 ملم (3 سيغما) cpk≥1.00 GL : +/- 0.100 مم (3 سيغما) cpk≥1.00
  إنتاجية	H24G : 37500 ميل في الساعة (وضع أولوية الإنتاجية) / 35000 ميل في الساعة (الوضع القياسي) V12 : 26000 ميل في الساعة H12HS : 24500 ميل في الساعة H08 : 11،500 ميل في الساعة H04 : 6500 ميل في الساعة H04S : 9500 ميل في الساعة H04SF : 10،500 ميل في الساعة H02 : 5،500 ميل في الساعة H02F : 6700 ميل في الساعة H01 : 4200 ميل في الساعة G04 : 7500 ميل في الساعة G04F : 7500 ميل في الساعة GL : 16363 نقطة في الساعة (0.22 ثانية / نقطة)	H24G : 37500 ميل في الساعة (وضع أولوية الإنتاجية) / 35000 ميل في الساعة (الوضع القياسي) V12 : 26000 ميل في الساعة H12HS : 24500 ميل في الساعة H08M : 13000 ميل في الساعة H08 : 11،500 ميل في الساعة H04 : 6500 ميل في الساعة H04S : 9500 ميل في الساعة H04SF : 10،500 ميل في الساعة H02 : 5،500 ميل في الساعة H02F : 6700 ميل في الساعة H01 : 4200 ميل في الساعة G04 : 7500 ميل في الساعة G04F : 7500 ميل في الساعة 0F : 3000 ميل في الساعة GL : 16363 نقطة في الساعة (0.22 ثانية / نقطة)
  الأجزاء المدعومة	H24G : 0201 إلى 5 × 5 ملم V12 / H12HS : 0402 إلى 7.5 × 7.5 ملم H08M : 0603 إلى 45 × 45 ملم H08 : 0402 حتى 12 × 12 ملم H04 : 1608 إلى 38 × 38 ملم H04S / H04SF : 1608 إلى 38 × 38 ملم H02 / H02F / H01 / 0F : 1608 إلى 74 × 74 ملم (32 × 180 ملم) G04 / G04F : 0402 حتى 15 × 15 ملم     ارتفاع : حتى 2.0 مم ارتفاع : حتى 3.0 ملم ارتفاع : حتى 13.0 ملم ارتفاع : حتى 6.5 ملم ارتفاع : حتى 9.5 ملم ارتفاع : حتى 6.5 ملم ارتفاع : حتى 25.4 ملم ارتفاع : حتى 6.5 ملم
  عرض الوحدة	320 ملم	645 ملم
  أبعاد الآلة	L: 1295 مم (M3 III x 4، M6 III x 2) / 645 مم (M3 III x 2، M6 III) العرض: 1900.2 ملم ، الارتفاع: 1476 ملم



  DynaHead (DX)
  كمية فوهة		12	4	1
  الصبيب (cph)		25000 تشغيل وظيفة وجود الأجزاء: 24000	11000	4،700
  حجم الجزء (مم)		0402 (01005 بوصات) إلى 7.5 × 7.5 ارتفاع: يصل إلى 3.0 ملم	1608 (0603 بوصة) حتى 15 × 15 ارتفاع: يصل إلى 6.5 ملم	1608 (0603 بوصة) إلى 74 × 74 (32 × 100) ارتفاع: يصل إلى 25.4 ملم
  وضع الدقة (مرجعية تستند إلى علامة إيمانية)		+/- 0.038 (+/- 0.050) ملم (3σ) cpk≥1.00 *	+/- 0.040 مم (3σ) cpk≥1.00	+/- 0.030 مم (3σ) cpk≥1.00
  حضور جزئي التحقق من		ا	x	ا
  القطع إمداد	الشريط	ا	ا	ا
  	عصا	x	ا	ا
  	علبة	x	ا	ا



  نظام توريد قطع الغيار
  مغذيات ذكية	دعم لشريط بعرض 4 و 8 و 12 و 16 و 24 و 32 و 44 و 56 و 72 و 88 و 104 ملم
  مغذيات العصا	4 ، عرض الجزء ≤ 15 مم (6 عرض العصا 18 مم) ، 15 عرض الجزء ≤ 32 مم (18 ≤ عرض العصا ≤ 36 مم)
  صواني	حجم الدرج القابل للتطبيق: 135.9 × 322.6 مم (معيار JEDEC) (وحدة صينية- M) ، 276 × 330 مم (وحدة صينية- LT) ، 143 × 330 مم (وحدة صينية- LTC)



  خيارات

  مغذيات الدرج ، PCU II (وحدة تغيير البليت) ، MCU (وحدة تغيير الوحدة) ، حامل اللوحة الهندسية ، محول FUJI CAMX ، Fujitrax
