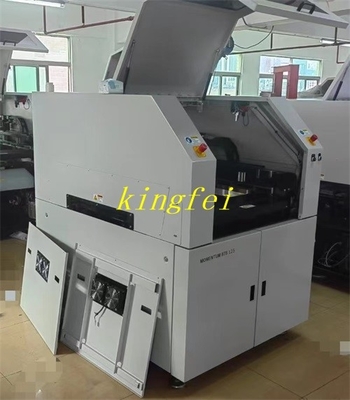

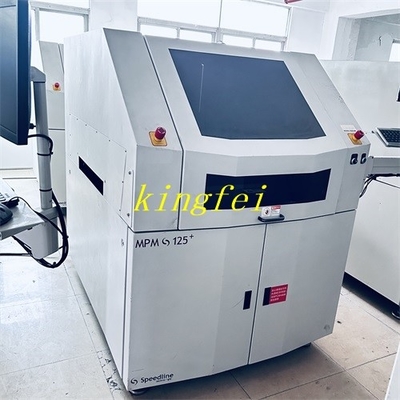

MPM BTB 125 آلة الطباعة MPM / Speedline الطباعة معلّقة

MPM/خط السرعة طباعة معجون اللحام ورش معجون اللحام BTB125
MPM/Speedline معدات الإنترنت ذاتية التشغيل بالكامل
حجم المعدات:1638.4m9 X1593.1mmX1418.6mm
وزن المعدات:1039 كجم
متطلبات الطاقة:200~400VAC/60Hz,15A
متطلبات مصدر الهواء:5KGf/cm2 ((0.5Mpa)
المعلم
حجم القالب:609.6ملم×508ملم
الحد الأدنى لحجم الركيزة:50.8mmx50.8mm
حجم سمك القالب:0.2mm~5.0mm
قناة الطباعة:4.5kg ((101pbs)
قناة النقل:2.5kg~4.5kg
ضغط القاعدة:ضغط الصفيحة الأساسية ضغط القمة الثابتة، فراغ المنضدة، نظام ضغط الحافة EdgeLoc
طريقة دعم القاعدة:أجزاء اختيارية من الإصبع المغناطيسي: أبراج H، كتلة دعم، مصعد خاص، Quik Too1
منطقة الطباعة:609.6ملم×508ملم
إزالة طلاء الطباعة: 0mm ~ 6.35mm
سرعة الطباعة:0.635ملم/ثانية ~ 304.8ملم/ثانية
ضغط الطباعة: 0 ~ 22.7kg
حجم إطار النموذج:737x737mm
مجال الرؤية للصورة (FOV):10.6mx8.0mn
نوع البيانات: نقطة مرجعية ذات شكل قياسي
نظام الكاميرا: نظام الكاميرا: كاميرا رقمية واحدة - MPM نظام رؤية فوق / أسفل براءة اختراع

دقة المواءمة و قابلية تكرار النظام بأكمله: ± 12.5 ميكرون
دقة المواءمة و قابلية تكرار النظام بأكمله: ± 12.5 ميكرون
متطلبات الطاقة للمعدات: 240VAC/60Hz، 15A
متطلبات الهواء المضغوط:100psi@4cfm
