آلة باناسونيك NPM D3 إنتاج SMT عالي الكفاءة مع تكنولوجيا وحدات متقدمة

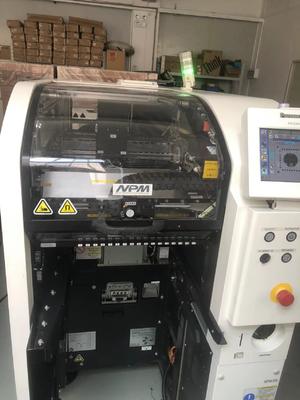

آلة "باناسونيك" NPM - D3 هي آلة وضع متطورة

1رؤوس التسجيل عالية الأداء

- خفيف الوزن 16 - رأس الفوهة: في وضع الإنتاج العالي (ON) ، يحقق سرعة قصوى تبلغ 84000 cph (0.043s / شريحة) بدقة وضع ± 40μm / شريحة (Cpk≥1) ،مثالي لإنتاج حجم كبير من المكونات الصغيرة مثل رقائق 0402عندما يكون وضع الإنتاج العالي مغلقًا ، تكون السرعة 76,000 cph (0.047s / شريحة) ، ويمكن أن يصل الدقة إلى ± 30μm / شريحة (اختياري ± 25μm / شريحة في ظل ظروف محددة محددة من Panasonic).يمكن أن تتعامل مع مكونات تتراوح من 03015/0402 رقائق إلى L6 × W6 × T3 مكونات.
- 12 - رأس الفوهة: مع سرعة أقصاها 69,000 cph (0.052s / شريحة) ودقة وضع ± 30μm / شريحة (Cpk≥1) ، فإنه يمكن التعامل مع مكونات من 0402 رقائق إلى L12 × W12 × T6.5، مناسبة لمجموعة أوسع من أحجام المكونات في التطبيقات المتوسطة السرعة عالية الدقة.
- 8 - رأس الفوهة: قادر على سرعة أقصاها 43،000 cph ، وهو يوفر دقة وضع ± 30μm / QFP 12 - 32mm و ± 50μm / QFP أقل من 12mm.يمكنها التعامل مع مكونات من 0603 رقائق إلى مكونات كبيرة الحجم حتى L100 × W90 × T28، مما يجعلها مناسبة لوضع مكونات أكبر مثل الاتصالات وبعض أنواع الدوائر المتكاملة.
- 2 - رأس الفوهة: على الرغم من أنه أبطأ مع سرعة أقصاها 11000 cph ، إلا أنه يحتوي على دقة وضع ± 40μm / شريحة (Cpk≥1) ويمكنه التعامل مع مكونات من 0402 شريحة إلى L6 × W6 × T3.غالبا ما يستخدم لوضع المكونات التي تتطلب التعامل بدقة أكبر أو لسلسلة إنتاج صغيرة من المكونات الخاصة.

2طرق إنتاج مرنة

- عمل مزدوج المسار: يحتوي NPM - D3 على نظام ناقل مزدوج المسار ، مما يتيح ثلاثة أنماط إنتاج مختلفة: وضع إنتاج مستقل ، وضع إنتاج متبادل ،ومزيج من كليهمافي وضع الإنتاج المستقل ، يمكن للرؤوس الأمامية والخلفية العمل على مختلف أقراص PCB في وقت واحد ، وهو أمر فعال للغاية عند إنتاج نماذج منتجات مختلفة في نفس الوقت.وضع الإنتاج المتناوب يسمح للرؤوس بالتناوب بين المسارين، مما يقلل من وقت التوقف ويزيد من الإنتاجية العامة. هذه المرونة تعني أنه يمكنك تحسين الإنتاج وفقا لمتطلبات محددة من تصاميم الأقراص الصلبة والكميات الإنتاجية.
- وظيفة التوصيل والتشغيل: يسمح للتكوين الحر لرؤوس التثبيت. وهذا يعني أنه يمكنك تخصيص الآلة بسهولة لتتناسب مع احتياجات الإنتاج المختلفة. على سبيل المثال،يمكنك تغيير مجموعة الرؤوس بسرعة اعتمادا على ما إذا كنت تنتج سلسلة كبيرة من PCBs صغيرة - المكونات - كثيفة أو مزيج من اللوحات مع مختلف أحجام المكونات وأنواعها.

3دقة عالية و إنتاجية عالية

- غانتري عالية الصلابة ونظام الكاميرا المتقدمة: يوفر البوابة عالية الصلابة قاعدة مستقرة لرؤوس التثبيت ، مما يضمن حركة دقيقة.الكاميرا التي فازت بجوائز متعددة تحسن دقة الموقع بنسبة 25% مقارنة بالنماذج السابقة. يجمع بين محاذاة، سمك، والتحققات 3D coplanarity في خطوة واحدة، وتوفير الوقت وتحسين عملية الإنتاج بشكل عام. وهذا يؤدي إلى تجمعات عالية الجودة مع عيوب أقل.
- تحسين الإنتاجية: تعزز إنتاجية IPC - 9850 بنسبة 30% إلى 38,078 سي بي إتش لكل متر مربع، مما يجعلها واحدة من أكثر آلات SMT إنتاجية في فئتها.تم تحسين تصميم الآلة وتكنولوجيا لتقليل أوقات الدورة وتعظيم عدد المكونات وضعت في كل وحدة من الوقت.

4برنامج نظام سهل الاستخدام

- إدارة الإنتاج الشاملة: يتيح برنامج النظام الإدارة الشاملة لخط الإنتاج وورشة الإنتاج والمصنع.إنه يوفر مراقبة في الوقت الحقيقي لعملية الإنتاج، مما يتيح لك تتبع تقدم الإنتاج، وتحديد اختناقات، وإجراء تعديلات لتحسين الكفاءة.يمكنك أيضا تخطيط جداول الإنتاج بشكل أكثر فعالية مع دعم وظيفة مراقبة تشغيل الخط.
- إعداد الآلة وتغييرها بفعالية: يدعم إعداد الآلة بسهولة وتغييرها بين وظائف الإنتاج المختلفة. يمكن للبرنامج ضبط الإعدادات بسرعة مثل عرض المسار،معايير الوضع، وبيانات المكونات، مما يقلل من وقت التوقف أثناء تغيير الوظائف.

5المواصفات

- إمدادات الطاقة: متوافقة مع ثلاث مراحل AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V ، مع استهلاك الطاقة 2.7kVA.
- مصدر هوائي: يتطلب 0.5MPa، 100L/min (ANR).
-الأبعاد: W832mm × D2652mm × H1444mm.
- الوزن: حوالي 1680 كجم (مخاضة للتغيير اعتمادا على المكونات الاختيارية).

سمات مخصصة

- التوافق مع المكونات: يمكنها التعامل مع مجموعة واسعة من المكونات، من أصغر رقائق 03015/0402 إلى المكونات ذات الحجم الكبير تصل إلى L100 × W90 × T28، بما في ذلك SOP، QFP، CSP، BGA،مكثفات الكتروليز الألومنيوم، أجهزة التحكم في الحجم، المزلقات، الملفات، والمتصلات.
- القدرة على دمج الخط: يمكن دمج NPM - D3 بسهولة في خطوط الإنتاج القائمة.مثل الطابعات، آلات التفتيش ، وأفران إعادة التدفق ، وكذلك مع معدات الطرف الثالث ، مما يتيح إنشاء خط إنتاج عالي الكفاءة والتي تم تخصيصها.
- ميزات توفير الطاقة: تم تصميم NPM - D3 مع ميزات توفير الطاقة في الاعتبار ، مما يساعد في تقليل تكاليف الإنتاج الإجمالية من خلال استهلاك طاقة أقل مقارنة ببعض آلات SMT التقليدية.هذا ليس مفيدًا فقط لخطوطك النهائية ولكن أيضًا للاستدامة البيئية.
