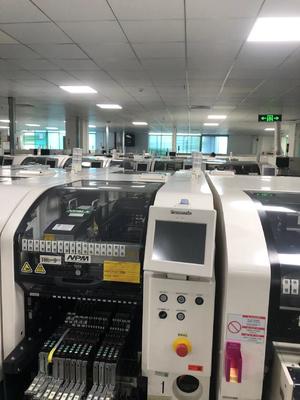

"باناسونيك" NPM W تشيب مونتر الحل النهائي لجمعية SMT عالية الكفاءة

آلة "باناسونيك" NPM - W هي آلة متطورة للتكنولوجيا المتطورة لترتيب الأجهزة والتي تعيد تعريف معايير التصنيع الإلكتروني عالي الكفاءة.مصممة مع ميزات متقدمة وتصميم ذكي، فإنه يلبي مجموعة واسعة من احتياجات الإنتاج في صناعة الإلكترونيات.

1أداء استثنائي في التوظيف

- رؤوس تركيب متعددة:
- 16 - رأس الفوهة: عند العمل في وضع الإنتاج العالي (ON) ، يصل إلى سرعة قصوى مثيرة للإعجاب تبلغ 70,000 cph (0. 051s / شريحة) ، مع دقة وضع ± 40μm / شريحة (Cpk≥1).في وضع الدقة العالية (OFF)، السرعة 62,500 cph (0. 058s / شريحة) ، ويمكن تحسين الدقة إلى ± 30μm / شريحة (اختياري ± 25μm / شريحة في ظل ظروف محددة Panasonic - محددة).يمكن التعامل مع مكونات من صغيرة مثل 0402 رقائق إلى تلك التي لها أبعاد L6 × W6 × T3، مما يجعلها مثالية لإنتاج حجم كبير من المكونات الصغيرة الحجم.
- 12 - رأس الفوهة: يوفر سرعة أقصاها 62,500 cph (0.058s / شريحة) ودقة وضع ± 40μm / شريحة (Cpk≥1). يمكن أن تستوعب مكونات من 0402 رقائق إلى L12 × W12 × T6.5مناسبة لمجموعة متنوعة من أحجام المكونات في التطبيقات المتوسطة السرعة عالية الدقة.
- 8 - رأس الفوهة: مع سرعة أقصاها 40,000 cph (0.090s / شريحة) ، فإنه يوفر دقة وضع ± 40μm / شريحة، ± 30μm / QFP 12 - 32mm، و ± 50μm / QFP أقل من 12mm.هذا الرأس يمكن التعامل مع مكونات من 0402 رقائق إلى أكبر منها حتى L32 × W32 × T12، مما يسمح بوضع مجموعة متنوعة من المكونات، بما في ذلك بعض الدوائر المتكاملة الأكبر.
- 3 - رأس الفوهة: على الرغم من وجود سرعة أقل من 11،000 cph (0.33s / QFP) ، فإنه يضمن دقة وضع ± 30μm / QFP.يمكنها التعامل مع مكونات تتراوح من 0603 رقائق إلى مكونات كبيرة الحجم حتى L150 × W25 ((对角152) × T28، مما يجعلها مناسبة لوضع مكونات كبيرة مثل الموصلات وبعض المكونات المتخصصة.

2خصائص عالية الدقة والإنتاجية العالية

- نظام الكاميرا المتقدمة: مجهزة بكاميرا متعددة التعرف الحائزة على جوائز، NPM - W يجمع بين محاذاة المكونات، وقياس السُمك، وتفتيش التخطيط الثلاثي الأبعاد في خطوة واحدة.هذا لا يحسن فقط دقة التثبيت ولكن أيضا يعزز الجودة الشاملة من PCBs تجميع، مما يقلل من احتمال وجود عيوب.
- غانتي عالية الصلابة: يوفر غانتي عالية الصلابة منصة مستقرة لرؤوس التثبيت ، مما يضمن حركة سلسة ودقيقة أثناء عملية التثبيت.هذا الاستقرار يسهم في وضع المكونات بدقة عاليةحتى عند السرعات العالية

3. متوافقية المكونات متعددة الاستخدامات
NPM - W يمكن أن تتعامل مع مجموعة واسعة من المكونات، من أصغر 0402 رقائق إلى المكونات ذات الحجم الكبير مثل المكونات ذات الأبعاد تصل إلى L150 × W25 × T28. يدعم أنواع مختلفة من المكونات،بما في ذلك SOP، QFP، CSP، BGA، مكثفات تحليل الكهرباء الألومنيوم، وحدات التحكم في الحجم، محطات، لفائف، وأكثر من ذلك. هذه التوافقات المكونات واسعة يجعلها مناسبة لمجموعة متنوعة من المنتجات الإلكترونية،من الإلكترونيات الاستهلاكية إلى المعدات الصناعية.

4طرق إنتاج مرنة

- نظام ناقل مزدوج المسار: يحتوي الجهاز على نظام ناقل مزدوج المسار ، ويقدم ثلاثة أنماط إنتاج: وضع إنتاج مستقل ، وضع إنتاج متناوب ،ومزيج من كليهمافي وضع الإنتاج المستقل ، يمكن للرؤوس الأمامية والخلفية العمل على مختلف أقراص PCB في وقت واحد ، وهو أمر فعال للغاية عند إنتاج نماذج منتجات مختلفة في نفس الوقت.وضع الإنتاج المتناوب يسمح للرؤوس بالتناوب بين المسارين، مما يقلل من وقت التوقف ويزيد من الإنتاجية العامة. هذه المرونة تمكن المصنعين من تحسين الإنتاج وفقًا لمتطلبات الإنتاج الخاصة بهم.
- إعداد و تغيير الآلة بسهولة: يدعم NPM - W إعداد الآلة بسهولة وتغيير سريع بين وظائف الإنتاج المختلفة.يمكن لبرنامج النظام بسرعة تعديل الإعدادات مثل عرض المسار، ومعايير التثبيت، وبيانات المكونات، مما يقلل من وقت التوقف أثناء تغيير الوظائف. وهذا أمر حاسم للمصنعين الذين يحتاجون إلى الاستجابة بسرعة لتغير طلبات السوق وجداول الإنتاج.

5. تحميل الـ (بي سي بي) ذات الشكل الكبير
NPM - W يمكن أن تتعامل مع PCBs ذات الحجم الكبير، مع الحجم الأقصى من L750 × W550mm في وضع المسار الواحد للترتيب الشامل.يمكن أن تتعامل مع PCBs حتى L750 × W260mm للتركيب الكليهذا يجعلها مناسبة لتصنيع لوحات الدوائر المطبوعة ذات الشكل الكبير، مثل تلك المستخدمة في أنظمة التحكم الصناعية، وشاشات العرض الكبيرة، وبعض أنواع الكترونيات القوية.

6المواصفات

- إمدادات الطاقة: متوافقة مع ثلاث مراحل AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V ، مع استهلاك الطاقة 2.5kVA.
- مصدر هوائي: يتطلب 0.5MPa، 200L/min (A.N.R.).
-الأبعاد: W1280mm × D2332mm × H1444mm.
- الوزن: حوالي 2250kg (مخاضة للتغيير اعتمادا على المكونات الاختيارية).

سمات مخصصة

- خيارات تغذية المكونات: يدعم مجموعة واسعة من طرق تغذية المكونات، بما في ذلك عريضات مختلفة من أجهزة تغذية الشريط (8/12/16/24/32/44/56mm) ،مع ما لا يزيد عن 120 جهاز تغذية متتالية (للمسجل 8 ملم)، مزدوج نوع شريط تغذية مع الملفات الصغيرة). كما يدعم نوع واحد ومزدوج نوع الدرج المغذيات، فضلا عن نوع العصا المغذيات،توفير المرونة في إمدادات المكونات وفقا لمتطلبات الإنتاج.
- تكامل الخط وتوسيعه: يمكن دمج NPM - W بسهولة في خطوط إنتاج SMT الحالية.مثل الطابعات، آلات التفتيش، وأفران التدفق، وكذلك مع معدات الطرف الثالث. وهذا يسمح للمصنعين لبناء خط إنتاج مخصص للغاية وفعالة. بالإضافة إلى ذلك،يقدم إمكانية للتوسع في المستقبل، مما يسمح للمصنعين بإضافة المزيد من الوظائف أو القدرات مع نمو أعمالهم.
- تصميم توفير الطاقة: تم تصميم NPM - W مع التركيز على ميزات توفير الطاقة ، مما يساعد في تقليل تكاليف الإنتاج الإجمالية من خلال استهلاك طاقة أقل مقارنة ببعض آلات SMT التقليدية.هذا لا يفيد فقط خط النهاية للمصنع ولكن يسهم أيضا في الاستدامة البيئية.
